景观设计公司的LIM化37-幕墙工具制作玻璃栏（2013-5-27）
一般的栏杆在自带图库中有栏杆对象，可以直接插入，但是对于玻璃栏杆自带图库没有可选对象，所以利用幕墙工具来制作玻璃栏杆，也是不错的方法。其最大的优点是整体性和灵活性，不但方便编辑，甚至可以通过［自定义幕墙面板组分］作出千变万化的栏杆样式，甚至还可以对栏板进行列表统计。具体步骤如下：
1.先将阳台的梁、板建好，可将梁反起100高。
2.双击幕墙工具图标进入幕墙设置框，设置栏分左右两栏，对应左栏的每一个项目，右栏都有相应的设置。
3.然后看左栏最上面的［幕墙系统］设置，对应右边有六个展卷栏，设置总体的尺寸及平剖面表达等内容，主要看第一个［位置］卷展栏。这里设置两个尺寸，其中的［名义厚度］（Nominal Thickness）并不对幕墙本身起作用，但它影响到［区域］（Zone）的范围，以及幕墙与墙体连接时的交点位置。下面的一排尺寸设置偏移参考线距离，这个参考线的概念我们已经很熟悉了，在墙体、梁工具中都出现过，在幕墙中一般可以将参考线设为结构梁或楼板边线。注意这一排尺寸只需设置其中一个，其余三个尺寸是根据各级边框龙骨的尺寸而联动的。一般我们以最后一个来定位－面板中线与参考线的偏移距离。本例栏杆厚度60，所以参考线取中设置为30。
4.展开［组件放置］（Member Placement）卷展栏，这里有几个选项需要注意。共有三种组件的位置在此确定：
1）连接点（Junctions），及所谓的“抓点”，可以设为所有节点自动放置，也可以选择手动放置。一般仅［点式幕墙］才选择前者，其余均选择后者，此时插入的幕墙是不带连接点的。
2）竖框（Mullion Frames），可选择竖框放置在一级分格线（主网格）还是二级分格线（次网格），默认为前者，如果选择后者，则竖框变为横向，相应的横框变为竖向。
3）边界（Boundary Frames），即边框，设置边框本身宽度是否包括在网格范围内，从三个图标即可看出各选项的意思。
5.展开［列表和标签］卷展栏，这里设置幕墙的编号。玻璃栏杆不用设置门窗号。但是如果是建筑幕墙，按照我们的习惯，幕墙的编号与门窗号是一样的，因此需要和门窗的设置一样并选择［玲珑窗标签］即可。
6.点击左栏的［分格方案］（Scheme），右边出现分格设置及预览栏，这就是幕墙设置的核心了。上文提到过幕墙分为一级分格线和二级分格线，分别对应水平和竖直方向的分格。在图中对应的设置框里可分别设置两者的网格间距，按［加］、［减］号可增减网格线，右边的预览框实时出现网格的样式。同时，在预览窗各网格中点击，可切换该网格对应面板的材质。 栏杆的幕墙的分格方案，其中竖向按设计值，一般为1000；纵向分为3格，其中中间为玻璃面板，两边为空隙宽度。注意点击上下两侧面板将其改为独特的［Distinct］。
7.此栏下方还有一个［图案位置］（Pattern position）的选项，设置网格如何沿参考线定位，共提供了五种方式，分别为自定义、对齐起点、中分、对中、对齐终点。一般设为中分或对中。
8.接下来是［框架］（Frame）设置。这里的框架即通常所说的龙骨，分为三个级别，分别为边界（Boundary）、竖框（Mullion）、横梁（Transon）。三者可设置各自的样式及尺寸。程序内置了三种常见样式：不可见（Invisible）、常用（明框）（Generic）、平缝（Butt－glazed，隐框），根据设计来设置，也可以选择更复杂的样式。栏杆龙骨尺寸为：边界a＝60，b＝60，h＝30（h代表墙边到板中心的距离），d＝0，w＝0，设为常用；竖框a＝40，b＝40，h＝20，d＝0，w＝0，设为常用；横梁设为不可见d＝0；
9.接下来是［面板］（Panels），［主要的面板］（Main）为玻璃材质，［独特的面板］（Distinct）则选择［加载其他幕墙面板］，然后选择［玲珑幕墙空面板.gsm］，这是一个空面板。
10.将幕墙图层设为［3D－栏杆］，完成幕墙设置。
11.将几何方式设为［折线形］，在平面中沿着栏杆轮廓将栏板画出，然后定义好外侧（小太阳一方为外侧），设置幕墙高度。

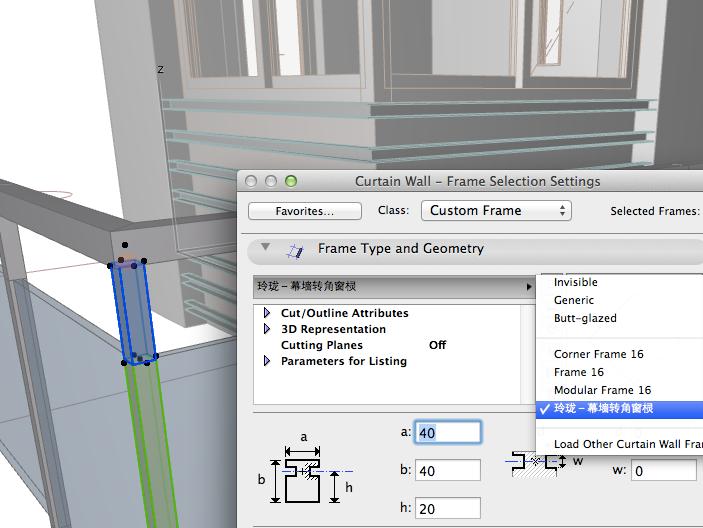

12.选择幕墙，进入编辑模式，将底下的边框设为［不可见］（Invisible），并将转角处的竖框改成［玲珑－幕墙转角窗棂］，至此玻璃栏杆制作完成。
